El Sistema Dánae obtiene la concesión de patente en España con número de registro Nº 201530323



Proyecto apoyado por Centro para el Desarrollo Tecnológico Industrial

MATINSA ha llevado a cabo el Proyecto de I+D “Regulación Inteligente de Túneles. Dánae”, de acuerdo a la resolución del Consejo de Administración para el Desarrollo Industrial (CDTI) del 28/05/2015 con referencia IDI-20150443.



VENTAJAS

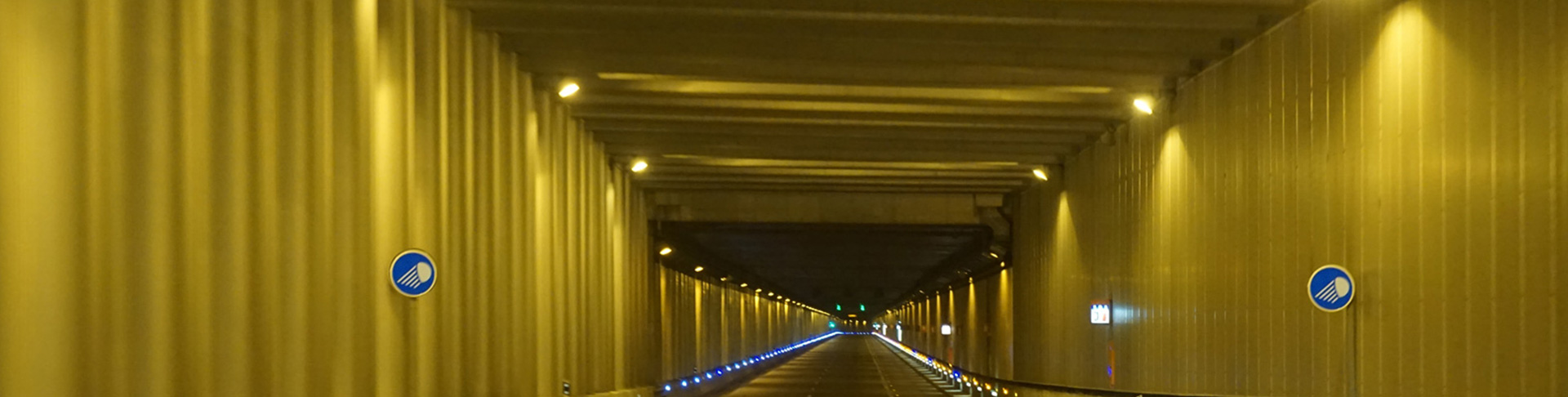

El Sistema Dánae es capaz de optimizar, de manera automática, las instalaciones de alumbrado existentes en los túneles. Tras los estudios previos necesarios, el sistema funcionará de manera “inteligente”, estableciendo la iluminación en el interior del túnel en función de las condiciones exteriores de luz, climatología e intensidad del tráfico.

Las características de cada túnel son distintas, así como los SCADA de gestión en cada uno de ellos. El Sistema Dánae funciona con todo tipo de lámparas, incluso LED, sin limitación de potencia y con un protocolo “abierto” de comunicación que permite la integración de manera.
En el caso de la iluminación de los llamados “túneles largos”, mayores de 200m, se establecen cuatro zonas de alumbrado con distintos niveles de luminancia: umbral, transición, interior y salida. La iluminancia se va reduciendo a lo largo de la longitud del túnel de mayor a menor, respetando la reducción establecida en la CIE-88 (2004). En función de las condiciones lumínicas exteriores, de la climatología y de la intensidad de tráfico, el Sistema Dánae selecciona de manera autónoma las condiciones de iluminación interior óptimas para la seguridad de los usuarios y la eficiencia en el consumo eléctrico.
El Sistema se adapta a las peculiaridades de cada túnel, optimizando las instalaciones actuales. Sin más modificación que la propia instalación del cuadro Dánae, se pueden conseguir estados de iluminación intermedios a las cuatro categorías generales.
Con la implantación del (Sistema o cuadro) Dánae se consiguen importantes ahorros energéticos. Al disponer de información de la iluminación real en el interior del túnel a tiempo real, permite ahorros en las labores de mantenimiento y, por ello, rápidas recuperaciones de las inversiones realizadas para la instalación.
Para poder realizar un seguimiento adecuado de los consumos y la eficacia de la estrategias seguidas, el Sistema Dánae dispone de un SCADA en un puesto operador con la posibilidad de consulta del histórico de variables, así como de una plataforma web para consulta, generación de gráficos e informes de seguimiento de los consumos eléctricos.
En caso de incidencia en el interior del túnel, el control lumínico puede regresar de manera automática al sistema de control instalado anteriormente, que respeta los protocolos de seguridad aprobados, sin interferir en los niveles de seguridad del túnel.

DOSSIER ENERGÉTICO
DANAE

Descarga

Componentes del Sistema



2


Luminancímetros


Para el control del nivel de luminancia requerido en la zona de umbral de un túnel.

1


Estación de Aforos


En función de la intensidad de tráfico horaria se podrán asignar reducciones de iluminación interior.

1


Estación meteorológica

Evaluación del estado de la calzada, seca o mojada, para optimizar la longitud de transición.

8


Luxómetros interiores

Sensores analógicos que reportan al sistema la ilumnancia interior del túnel.

1


Cuadro Dánae


Elemento principal del sistema que decidirá la iluminación óptima en cada situación.

1


SCADA y Web de Consultas

Aplicaciones informáticas para la mejora de la eficiencia energética de las instalaciones en túneles.




SCADA


Gestión Energética del Túnel

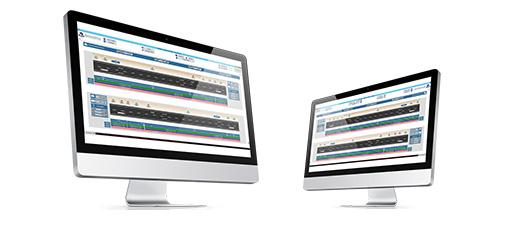

Para la mejor gestión de la eficiencia energética en el túnel, el sistema está dotado de un SCADA específico que permite, según los distintos roles asignados, controlar los niveles lumínicos y consumos, modificar la estrategia de iluminación automática y realizar consultas de las variables almacenadas en la base de datos. La principal ventaja es la posibilidad de que el personal autorizado por el Cliente pueda configurar y modificar todas las características de los niveles de iluminación desde el software, sin conocimientos de programación y con una interfaz intuitiva, actualizando el funcionamiento de los cuadros Dánae automáticamente.


En la pantalla del SCADA se puede comprobar fácilmente:

  • Visualización del estado de los luxómetros interiores con código de colores en función de los valores límite de la estrategia.
  • Las alarmas detectadas y su estado de validación por el operador, con posibilidad de envío de email o mensaje a móvil.
  • Luminancia exterior, intensidad de tráfico e histórico de consumo mensual, anual y a origen desde la instalación.
  • Estrategia de iluminación dispuesta en cada momento para cada tubo.
  • Las condiciones climatológicas existentes y el estado de la calzada.

PROCESO DE IMPLANTACIÓN


Estudios

Estudios preliminares

Para poder establecer una estimación de los ahorros energéticos y las necesidades de la instalación, es necesario realizar unos estudios previos a partir de los datos de proyecto de baja tensión ejecutado en obra y una visita previa a las instalaciones.

Mediciones

Mediciones de Campo e Informes

Se realizan unas mediciones lumínicas en el interior del túnel para comprobar las posibilidades de obtención de categorías de iluminación intermedias y afinar las posibilidades de ahorro, además de limpieza de algunas luminarias, hastiales y revisión de inclinación de proyectores.

Fabricación

Fabricación de equipos Dánae

En función de las características del túnel y de los resultados de las mediciones, se envía la orden de fabricación del cuadro Dánae.





Instalación

Instalación y puesta en marcha

Con la instalación del cuadro Dánae y la configuración inicial del Sistema, se comienza el proceso de puesta en marcha que, en unos pocos días, puede estar totalmente operativo




Esquema Unifilar

Planos Fase de Estudio

Planos Fase de Estudio

Informes de Medición

Informes de Medición

Mediciones de Campo

Mediciones de Campo

Mediciones de Campo

Mediciones de Campo

Mediciones de Campo

Fase de Fabricación

Fase de Fabricación

Fase de Instalación

Fase de Instalación

Fase de Instalación

Fase de Instalación

Fase de Instalación

Fase de Instalación

Fase de Instalación

Fase de Instalación

Fase de Instalación

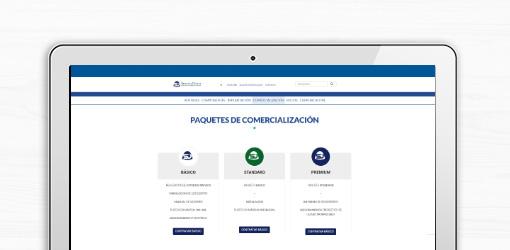

Paquetes de comercialización

  • Básico
  • REALIZACIÓN DE ESTUDIOS PREVIOS
  • FABRICACIÓN DE LOS EQUIPOS
  • MANUAL DE USUSARIO
  • PUESTA EN MARCHA ON-LINE
  • ASESORAMIENTO TELEFÓNICO

  • CONTRATAR BÁSICO
  • Premium

  • PAQUETE STANDARD
  • +
  • INFORMES DE SEGUIMIENTO
  • ASESORAMEINTO ENERGÉTICO DE
    UN AÑO PRORROGABLE

  • CONTRATAR PREMIUM

NOTICIAS DESTACADAS

A continuación, mostramos las noticias más relevantes sobre el Sistema Dánae y la Eficiencia Energética

III Foro Nacional de Gestión Energética - FOROGEn 2017

El III Foro Nacional de Gestión Energética - FOROGEn 2017 - es un lugar de encuentro para empresas interesadas en mejorar su eficiencia energética y profesionales de la gestión energética. Celebra su tercera edición el próximo 16 de noviembre de 2017 en la sede del COAM de Madrid.

Las empresas españolas podrían ahorrar uno de cada cuatro euros en su factura con medidas de eficiencia

La empresa, señala que compañías del sector terciario que aplican medidas de eficiencia energética reducen sus emisiones hasta un 23%, un 16% las industriales, un 6% las agrarias y un 14% las de hostelería y residencial. El 57% de las pymes españolas se encuentran se encuentran en un tramo de potencia de 26-100 kW.

Por otro lado, el potencial de ahorro de las empresas analizadas en función de su consumo energético se clasificaría en tres categorías diferenciadas: en primer lugar, el 29% tendrían un potencial de ahorro inferior al 10% de su consumo energético, el 21% un potencial de ahorro entre el 10% y el 20%, y en tercer lugar el 35% conllevarían un potencial de ahorro superior al 20% de su consumo energético.

En este nuevo documento, también se puede identificar una evolución del ahorro potencial de las empresas, ya que se han identificado medidas con un potencial de ahorro más interesante. Por ello, un 9% más de empresas poseen un ahorro potencial respecto al consumo superior al 20%; situándose así en esta edición en un 35% de las empresas analizadas.

El sector Terciario es el que más potencial de ahorro puede registrar si implementa medidas de eficiencia, ya que en un 56% de las empresas del sector terciario analizadas en el estudio se presenta un potencial de ahorro superior al 20% de su consumo. Por otro lado, el sector Industrial posee un 7% más de empresas con un potencial de ahorro superior al 20% con respecto al Informe anterior, fijándose este dato en un 42% exactamente; mientras que la Hostelería y el sector Agrario son los sectores que más porcentaje poseen en cuanto a medidas de medidas de mejora de eficiencia energética, con un 21% en ambos casos.

I Congreso de la Industria Conectada 4.0

El próximo día 21 de septiembre se celebrará en el Centro de Convenciones Norte de IFEMA (Madrid) el I Congreso de industria conectada 4.0. Organizado por el Ministerio de Economía, Industria y Competitividad, en el marco de su estrategia Industria Conectada 4.0, CIC4.0 responde a la necesidad de la nuestra industria de contar con un punto de encuentro abierto e integrador, un espacio de relación único para conocer, compartir y contrastar experiencias y tendencias de referencia para que nuestras empresas y nuestros país se sitúe en vanguardia de esta nueva revolución industrial.

El Congreso será inaugurado por D. Maria Rajoy, Presidente del Gobierno de España, y Dña. Elzbieta Bienkowska Comisaria Europea Mercado Interior, Industria, Emprendimiento y PYME. Contará con ponentes de amplia experiencia en la transformación digital y su implementación en las empresas, así como 6 salas temáticas paralelas

El Sistema Dánae obtiene la concesión de patente en España

El Sistema para el Control y Regulación de la iluminación de un tramo de un túnel (Sistema Dánae) ha conseguido la concesión de patente en el ámbito nacional con fecha 26/05/2017. La solicitud fue presentada el 13/03/2015 y después de superar todo el procedimiento ante la Oficina de Española de Patentes y Marcas, finalmente, se ha conseguido la concesión con número de registro Nº 201530323.

A3e y AEC organizan la jornada: Eficiencia Energética. Compromiso, Competitividad e Innovación

El próximo 20 de junio en el Hotel NH Paseo de la Habana de Madrid, la Asociación de Empresas de Eficiencia Energética (A3e) y la Asociación Española de la Calidad (AEC) coorganizarán la jornada Eficiencia Energética: Compromiso, Competitividad e Innovación, que cuenta con el patrocinio de CYDESA Janitza.

El evento reunirá a profesionales y marcas interesadas y comprometidas con la Eficiencia Energética para compartir experiencias y know-how en torno a una de las herramientas actuales más eficaces para generar ahorro y competitividad: los Sistemas de Gestión Energética.

Con un programa que combina casos de éxito de prestigiosas empresas privadas (AIRBUS, GESTAMP) y entidades públicas (Ayuntamiento de Madrid), la jornada pretende convertirse en un espacio de intercambio y colaboración entre los asistentes, en un ambiente de colaboración y confianza avalado por dos sólidas organizaciones sin ánimo de lucro.

Las dos entidades organizadoras aportarán su amplio conocimiento en el tema: por parte de A3e, expertos de sus empresas de eficiencia energética analizarán las claves para implantar con éxito un Sistema de Gestión Energética; por otra parte, la AEC explicará el valor de los profesionales certificados en el sector y las diferencias y complementariedades existentes entre la Norma ISO 50001 y la ISO 14001 (pinche en este enlace para ver el programa completo).

La jornada, gratuita para asociados a A3e y AEC, tiene un precio de 50 euros para el público general y va dirigida a gestores energéticos y directivos de empresas interesados en mejorar la gestión energética de sus empresas y generar ahorros económicos y energéticos.

Lugar: Hotel NH La Habana. Paseo de la Habana, 73 (Madrid).
Fecha: 20 de junio de 2017, de 09:00 a 14:00 h.
Precio: Gratuito para asociados a A3e y AEC. 50 Euros para no asociados.
Pinche en el enlace para inscribirse y ver el programa completo de la jornada.

Mejora de la Eficiencia Energética en el Tranvía de Murcia

MATINSA, a través de la UTE Mantenimiento TdM ha realizado la instalación piloto de iluminación en una parada de Tranvía de Murcia, como mejora de eficiencia energética bajo la concesión de subvenciones destinadas al fomento de la eficiencia energética y el uso de energías renovables por parte de las empresas en el ámbito del programa operativo FEDER 014/2020 para la Región de Murcia.

La instalación consiste en la sustitución de la actual iluminación de paradas, que está realizada con tubo fluorescente, por iluminación LED, mediante tiras de 9,6 W/ml con una longitud de 15 m /andén. Con este cambio se prevé un ahorro energético en iluminación de paradas del 70%.

Tras la realización de la prueba, se ha adjudicado a la UTE Mantenimiento la renovación de la iluminación de todas las paradas y la renovación de la iluminación de los fosos de mantenimiento de la nave taller.

La renovación de iluminación está prevista que se realice durante los meses de Mayo y Junio.

Matinsa consigue el certificado de instalador eléctrico

Matinsa ha recibido la aprobación para ser empresa instaladora eléctrica en baja tensión (BT) y mantenedora de instalaciones térmicas en edificios (RITE) con el número de registro industrial 114093.

Con este documento, Matinsa podrá realizar instalaciones eléctricas, tramitar documentación, legalizaciones y registrarse como Proveedor de Servicios Energéticos, aumentando los servicios prestados a los clientes y dando un valor añadido a la gestión de los contratos de mantenimiento que actualmente realiza.

Presentación de Sistema Danae en el V Congreso de Servicios Energéticos

Después de la selección del Comité Técnico del V Congreso de Servicios Energéticos para presentar el Sistema Dánae, el Director del Proyecto de Investigación, realizó el pasado 4 de Mayo una exposición explicando las principales ventajas de su uso y los ahorros energéticos que se pueden conseguir con su instalación. Con esta participación se pretende seguir dando difusión al proyecto y tratar de implantar a la empresa en el sector de la eficiencia energética.

El Congreso ESES se ha consolidado como el gran foro de discusión, promoción y desarrollo del sector de los Servicios Energéticos en España. En esta V edición volvió a Madrid bajo el lema "Eficiencia Energética, nuestra principal energía".

Matinsa presenta el Sistema Dánae en las Jornadas de Conservación de Carreteras en Córdoba

El pasado 6 de abril, en las XIV Jornadas de Conservación de Carreteras celebradas en Córdoba, el Director del Proyecto y Jefe de Departamento de Matinsa, Jesús Campuzano Ríos, presentó el producto final obtenido fruto del Proyecto de investigación y Desarrollo Sistema Inteligente de Iluminación en Túneles, apoyado por el CDTI (Centro para el Desarrollo Tecnológico Industrial). La exposición contó con la introducción de D. Óscar Albarracín, Ingeniero de Caminos del Cuerpo de Ingenieros del Estado en la Demarcación de Carreteras del Estado en Andalucía Oriental.

En la exposición se destacaron las principales labores realizadas durante el último año, así como las principales características del Sistema tras las pruebas del proyecto piloto realizado en los túneles de la A-7 en la localidad de San Pedro de Alcántara (Málaga).

Energía, junto con ICO y BEI, lanzan una financiación de 100 millones de euros para la mejora de la eficiencia energética

Para instrumentar dicha línea de financiación denominada ‘ICO-IDAE Eficiencia Energética 2017-2018’, el Ministerio ha suscrito un Convenio de Colaboración con el ICO, organismo que será quien ponga a disposición de las distintas entidades financieras que se adhieran a la línea fondos por importe de hasta 100 millones de euros, para que dichas entidades concedan los créditos que permitan llevar a cabo los proyectos.

El Convenio de Colaboración prevé que IDAE asuma con cargo al Fondo Nacional de Eficiencia Energética el 50% del riesgo de las operaciones financiadas, asumiendo las entidades financieras participantes el otro 50% del riesgo.

Por su parte, el ICO ha firmado un acuerdo con el Banco Europeo de Inversiones para el fondeo de la línea cuyo objetivo es facilitar financiación para las inversiones de las pymes que deseen renovar sus procesos productivos o, en el caso de cafeterías, bares y hoteles, sus equipamientos por otros más eficientes en el consumo de energía y menos contaminantes.

De la financiación disponible, 70 millones se destinarán a pyme y gran empresa de los sectores industrial y comercial y 30 millones a un Plan RENOVE de Hostelería. La solicitud de los créditos deberá hacerse a través de las entidades financieras adheridas a la línea, pudiéndose obtener financiación hasta el 100% del importe de la inversión del proyecto, hasta un máximo de 3 millones de euros en el caso de pyme y gran empresa de los sectores industrial y comercial y de 1,5 millones de euros para hostelería. Los proyectos deberán ejecutarse en un plazo de 24 meses en el primer caso y de 12 meses en el segundo caso.

La Fundación f2e presenta un debate online sobre la Unión de la Energía: situación actual y retos futuros

La Fundación para la Eficiencia Energética de la Comunidad Valenciana (f2e), gracias al apoyo de la Comisión Europea para fomentar el conocimiento de la política europea en temas energéticos, realizará un debate online sobre la Unión de la Energía, que comenzará el 2 de octubre y se prolongará varias semanas. Esta iniciativa, que tiene como objetivo promover el debate y aumentar la sensibilización del ciudadano acerca de las prioridades políticas de la UE, desarrollando un proyecto que recibe el título de ‘Hacia la Unión de la Energía, situación actual y retos futuros’, dicho proyecto está financiada por la Comisión Europea dentro de la convocatoria COMM/MAD/2016/04.

El objetivo del debate online entre expertos, técnicos y ciudadanos, versará sobre las barreras y los retos que se presentan en la Unión de la Energía y, como resultado de dicho debate, se informará y sensibilizará a la ciudadanía sobre la importancia del liderazgo en Europa en la política sobre el cambio climático a través de la Unión de la Energía y de cómo afectará al estado español.

El instituto de Diversificación y Ahorro de la Energía destina ayudas para la renovación energética de edificios e infraestructuras

El pasado sábado 29 de Julio, se publicó en el BOE, "Resolución de 25 de julio de 2017, del Instituto para la Diversificación y Ahorro de la Energía, por la que se publica la de 25 de abril de 2017, del Consejo de Administración, por la que se establecen las bases reguladoras de convocatoria de expresiones de interés para la selección y realización de proyectos de renovación energética de edificios e infraestructuras existentes de la Administración General del Estado a cofinanciar con fondos FEDER".

llI Congreso Edificios Inteligentes

Los próximos días 20 y 21 de Junio, se celebrará en Madrid el llI Congreso Edificios Inteligentes.

A continuación os facilitamos un link en el que podréis consultar el programa de las jornadas: https://www.congreso-edificiosinteligentes.es/programa/

El plazo de inscripción finaliza el próximo 14 Junio 2017, o hasta completar aforo.

Para mayor información, podéis poneros en contacto con la Organización del Congreso, o consultar la web www.congreso-edificiosinteligentes.es

Persona de Contacto: Nieves Hernán, Coordinadora de Eventos Grupo Tecma Red / Secretaría Congreso; Teléfono.: 91 577 98 88; Email: eventos@grupotecmared.es

Concluyen las obras de mejora de la iluminación del parque El Mirador en Las Rozas

Durante los meses de enero y febrero se ha llevado a cabo la mejora de la iluminación del parque de El Mirador en la localidad de Las Rozas. Estas obras se han llevado a cabo gracias a la adjudicación de un contrato con el Ayuntamiento de dicha localidad por importe de 45.508€.

Las mejoras han consistido en la sustitución de 34 luminarias existentes de Vapor de Sodio de Alta Presión (VSAP) de 250w por otras mucho más eficientes con tecnología LED de 37w, la colocación de 19 nuevos báculos con sus luminarias de idéntica tecnología y potencia y la instalación de 12 proyectores LED de 51 w en los pasos inferiores de la Avenida de la Constitución y la Calle Cañadilla. Además se han llevado a cabo las actuaciones de obra civil necesarias para reubicar los báculos existentes a sus nuevas posiciones después de los estudios de iluminación realizados.

La realización de esta obra se suma a las otras actuaciones de eficiencia energética que se llevaron a cabo a final del año pasado, principalmente las auditorías energéticas realizadas a raíz de la publicación del RD 56/2016 que obligaba a la realización de las mismas por parte de las grandes empresas. Por este motivo, se han auditado:

- 15 centros de trabajo de FCC Construcción algunos de ellos muy emblemáticos como el Estadio Wanda Metropolitano, el túnel de Vallirana, las presas de Yesa, Castrovido y El Enciso o las obras para la alta velocidad ferroviaria de ADIF en Pajares
- las instalaciones de CEDINSA, sociedad concesionaria en la modalidad de peaje en sombra de las carreteras C-16, C-17, C-25 y C-31 en Cataluña
- las instalaciones de la cantera de El Pilar de la empresa Serviá Cantó (Gerona).

El Comité Técnico del V Congreso de Servicios Energéticos elige el Proyecto de Investigación de Iluminación Inteligente en Túneles para ser expuesto en ese foro.

El pasado 7 de abril, se recibió comunicación del Comité Técnico del Congreso de Servicios Energéticos, ESEs, en la que se indicaba que tras haber concluido las valoraciones de las comunicaciones presentadas, la propuesta presentada por MATINSA había sido seleccionada para ser expuesta oralmente en el Congreso.

El Congreso ESES se ha consolidado como el gran foro de discusión, promoción y desarrollo del sector de los Servicios Energéticos en España. En esta V edición vuelve a Madrid bajo el lema “Eficiencia Energética, nuestra principal energía”.

Web Oficial:
http://www.congresoeses.com/

Avance de programa:
http://www.congresoeses.com/files/Informacion_V_congreso_ESES(34).pdf

Puesta en marcha del Sistema Dánae en el Túnel de San Pedro de Alcántara.

Una vez desarrollados los prototipos de los equipos, gracias a la ayuda concedida por el Centro para el Desarrollo Tecnológico Industrial (CDTI) y el Fondo Europeo de Desarrollo Regional (FEDER), y realizadas las pruebas durante las últimas semanas del mes de Enero, hoy 1 de Febrero de 2016 se ha procedido al encendido del Sistema Dánae en el Túnel de San Pedro de Alcántara.

A lo largo de los meses de Febrero y Marzo se realizarán las últimas pruebas antes de la comercialización del Sistema.

Con la optimización de las instalaciones que realizan los equipos, se espera conseguir importantes ahorros del consumo actual, permitiendo reducidos plazos de recuperación de la inversión.

MATINSA desarrolla un Sistema inteligente de iluminación en túneles

El Sistema Dánae es un sistema capaz de optimizar, de manera automática, las instalaciones de alumbrado existentes en los túneles. Tras los estudios previos necesarios, el sistema funcionará de manera “inteligente”, estableciendo la iluminación en el interior del túnel en función de las condiciones exteriores de luz y climatología, así como la densidad del tráfico.

Según los estudios de viabilidad realizados se pueden conseguir ahorros en los consumos entre el 15% y el 20% sobre los actuales sin necesidad de cambios en las instalaciones existentes.

Leer más
